Вимикач навантаження типу ВВНА 10/630-20 УХЛ2 L-130/150/200/250 мм без ножів заземлення
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- Код: ВВНА 10/630-20 УХЛ2
контактна особа:
Юрій Мульо
ПРАТ "Омега"
тел. моб. (067) 212-83-83

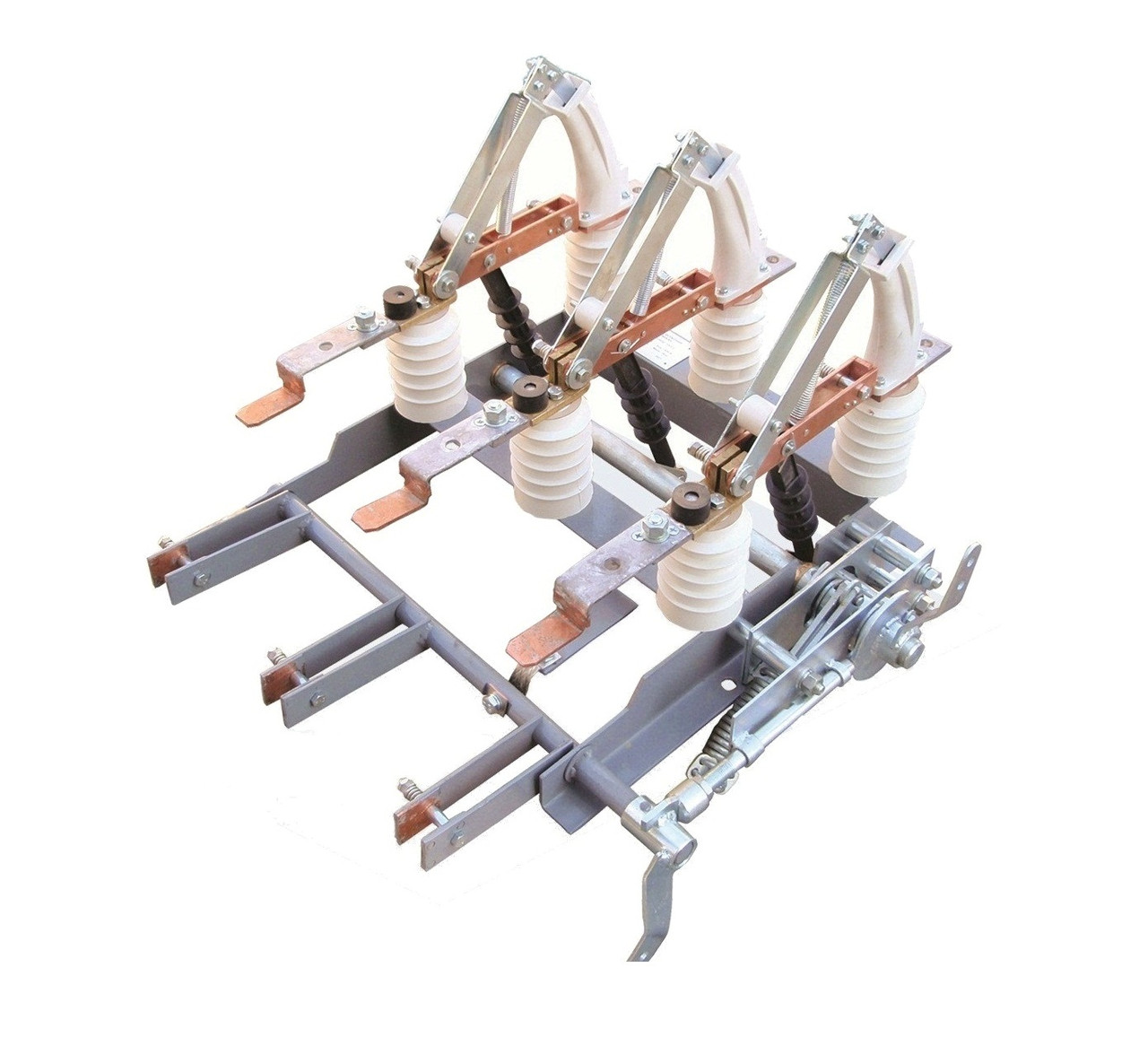

Вимикач навантаження типу ВВНА 10/630-20 УХЛ2 L-130/150/200/250 мм без ножів заземлення
ПРИЗНАЧЕННЯ
Вимикачі призначені для роботи в шафах комплектних розподільчих пристроїв (КРП), камерах стаціонарного одностороннього обслуговування (КСО) і шафах комплектних трансформаторних підстанцій (КТП) внутрішнього розміщення на клас напруги до 10 кВ трьохфазного змінного струму частотою 50 Гц для систем з ізольованою нейтраллю.
Номінальне значення кліматичних факторів по ГОСТ 15150-69 і ТОСТ 15543-73.
При цьому:
– верхнє робоче значення температури повітря навколо вимикача -55°С (при температурі вище 35°С— номінальний струм знижується на 50%) з врахуванням підвищення температури в КРП, КСО, КТП;
– нижнє значення робочої температури повітря навколо вимикача мінус 45°С;
– відносна вологість навколишнього повітря 80 процентів при температурі 20°С.
Керування вимикачем і ножами заземлення здійснюється за допомогою приводу ПР-10/250.
Вимикачі відповідають вимогам ТУУ 31.2-14311554-017:2015.
| ТЕХНІЧНІ ДАНІ | |
|---|---|
|
Номінальна напруга, кВ |
10 |
| Найбільша робоча напруга, кВ | 12 |
| Номінальний струм, А | 630 |
| Номінальний струм електродинамічної стійкості, кА | 41 |
| Струм термічної стійкості протягом однієї секунди, кА | 20 |
| Механічна зносостійкість циклів “вмикання – довільна пауза - вимикання” | 2000 |
| Початкове діюче значення періодичної складової струму вмикання, кА | 20 |
| Найбільший пік струму вмикання, кА | 41 |
| Комутаційна зносостійкість циклів | 100 |
| Власний час вмикання с, не більше | 0.15 |
| Номінального струму при cos ф> 0,7 | 30 |
| Вимикання номінального струму при cos ф= 0,3 | 10 |
| Вимикання 5% номінального струму при cos ф> 0,7 | 20 |
| Електрична міцність опорної ізоляції, кВ | 42 |
| Імпульсна напруга, амплітуда повного імпульсу, кВ | 75 |
Вага вимикача не більше 35 кг.
