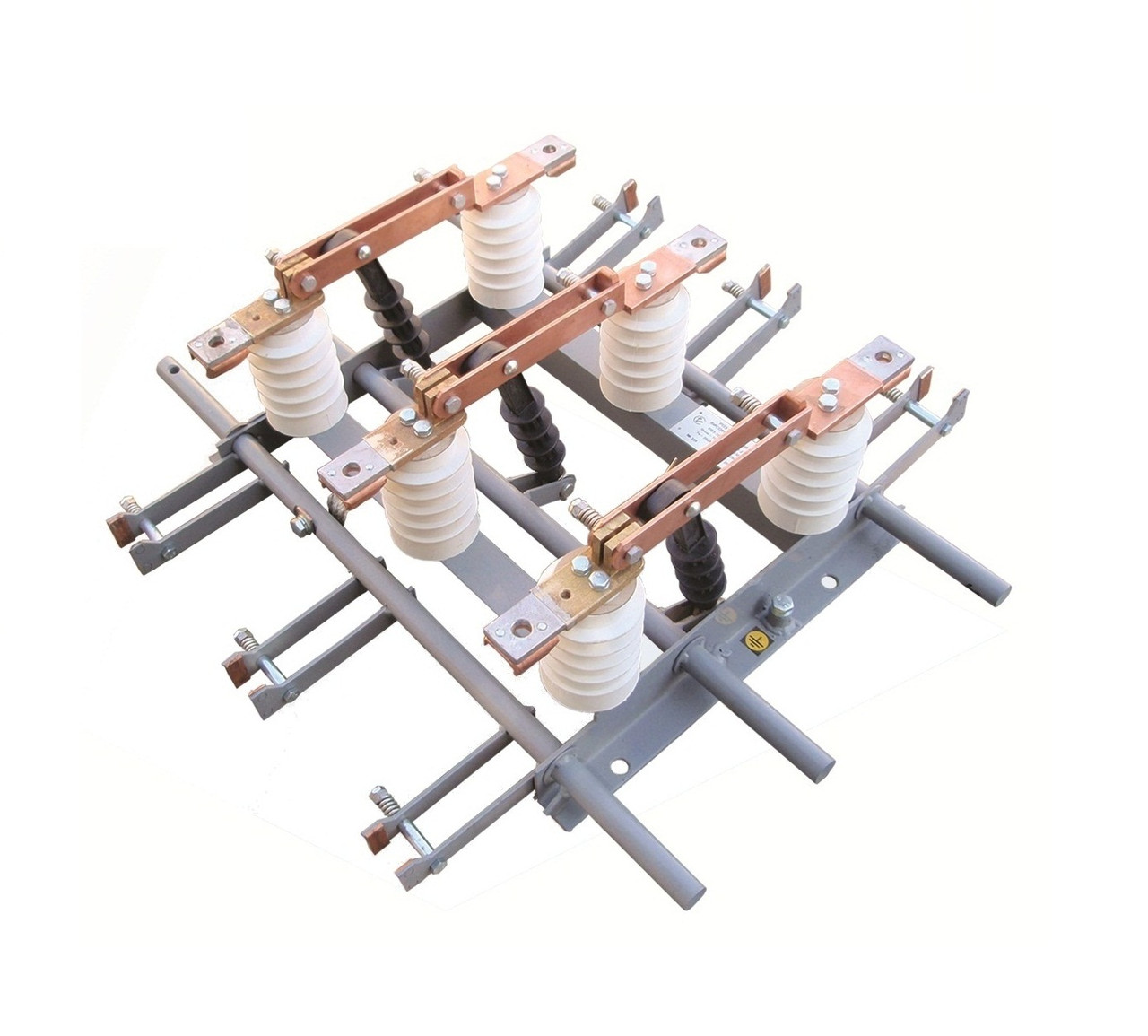

Роз'єднювач змінного струму напругою 10кВ РВЗ(П)-10/630-УХЛ 2
ПРИЗНАЧЕННЯ
Роз’єднувачі призначені для роботи в шафах комплектних розподільчих пристроїв (КРП), кхмерах стаціонарного одностороннього обслуговування (КСО) і шафах комплектних трансформаторних підстанцій (КТП) внутрішнього розміщення на клас напруги до 10 кВ трьохфазного змінного струму частотою 50 Гц для систем з заземленою ізольованою нейтраллю.
Номінальне значення кліматичних факторів по ГОСТ 15150-69 і ГОСТ 15543-73.
При цьому:
– верхнє робоче значення температури повітря навколо роз’єднувача – 40°С (при температурі вище 35°С— номінальний струм знижується на 50%) з врахуванням підвищення температури в КРП, КСО, КТП;
– нижнє значення робочої температури повітря навколо роз’єднувача мінус 25°С;
– відносна вологість навколишнього повітря 80 процентів при температурі 20°С.
Керування роз’єднувачами і заземлювачами здійснюється за допомогою приводів типу ПР-10/250.
Загальні технічні умови згідно з ГОСТ 689-90.
Технічні характеристики | |
---|---|
Номінальна напруга, кВ | 10 |
Номінальний струм, А | 630 |
Струм термічної стійкості протягом однієї секунди, кА | 20 |
Номінальний струм електродинамічної стійкості, кА | 40 |
Механічна зносостійкість циклів “вмикання – довільна пауза - вимикання” | 2000 |
Електрична міцність опорної ізоляції, кВ | 42 |
Опір струмопровідного контуру мкОм, не більше | 150 |
ТИПИ ВИКОНАННЯ
РВ-10/630-УХЛ 2 – роз’єднувачі без заземлюючих ножів
РВЗ(П)-І-10/630 УХЛ 2-роз’єднувачі, які мають ножі заземлення розміщені з низу
РВЗ(П)-І-В-10/630–УХЛ 2-роз’єднувачі, які мають ножі заземлення розміщені з верху
РВЗ(П)-ІІ-10/630 – УХЛ 2-роз’єднувачі, які мають ножі заземлення розміщені з верху і знизу.
***Примітка: (П) – виконаний з прохідним ізолятором ПМА -10-1УХЛ, т2.
